一、范围:
逐步逼近方法适用于具有无明显弹性直线段金属材料的规定非比例延伸强度的测定 。对于力延伸曲线图具有弹性直线段高度不低于0. 5Fm的金属材料,其规定非比例延伸强度的测定亦适用。逐步逼近方法可应用于这种性能的拉伸试验自动化测试。
二、方法:
根据力延伸曲线图测定规定非比例延伸强度。
试验时,记录力延伸曲线图,至少直至超过预期的规定非比例延伸强度的范围。在力延伸曲线上任意估取A。点拟为规定非比例延伸率等于0. 2%时的力Fg0.2,在曲线上分别确定力为0. 1Fg0. 2 和0. 5Fg0. 2的B1和D1两点,作直线 B1D1 。从曲线原点0(必要时进行原点修正)起截取oc 段(OC= 0. 2 %,式中n为延伸放大倍数) ,过c点作平行于B1D1 的平行线CA1 交曲线于A1 点。如A1与 A重合 ,Fg0.2 即为相应于规定非比例延伸率为0. 2 % 时的力。
如A 1点未与Ao 点重合,需要按照上述步骤进行进一步逼近。

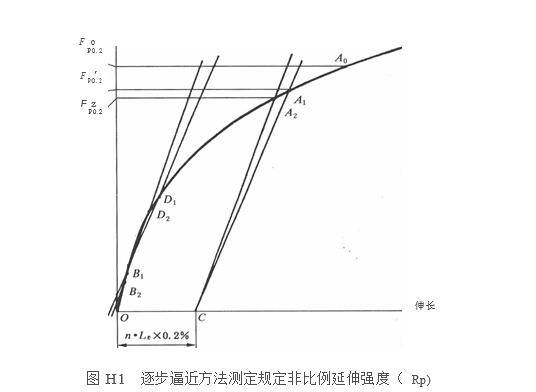

此时 ,取A1点的力。在曲线上分别确定力为0. 1F 0. 2 和 0. 5F0.2 的B 2和 D2 两点,作直线品D2 a过 C 点作平行于直线B2 D2 的平行线CA2 交曲线于 A2点,如此逐步逼近,直至最后一次得到的交点A"与前一次的交点一重合(见图H1) 。A的力即为规定非比例延伸率达0. 2 % 时的力 。此力除以试样原始横截面积得到测定的规定非比例延伸强度Rpo. 2 。
最终得到的直线B,的斜率,一般可以作为确定其他规定非比例延伸强度的基准斜率 。
