1、 转子断条故障:
下面介绍一个用电流频谱分析诊断异步电动机断条的实例。
被诊断电动机为 134kW 、50Hz 、cosφ=邸单笼铸铝转子,转子58槽 ,电动机负载为压缩机,其运行方式为断续工作制 ,每次接通 510min ,断开1h 。 现场有两台相同的电动机 ,试验通过对一台正常电动机和一台存在振动和噪声的电动机电流同时检测和频谱分析,进行对比和诊断。

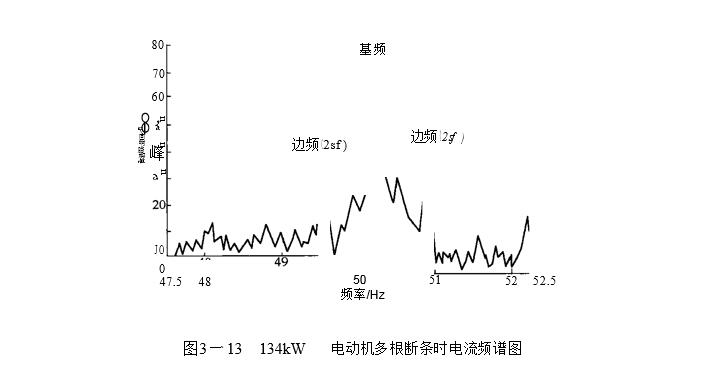

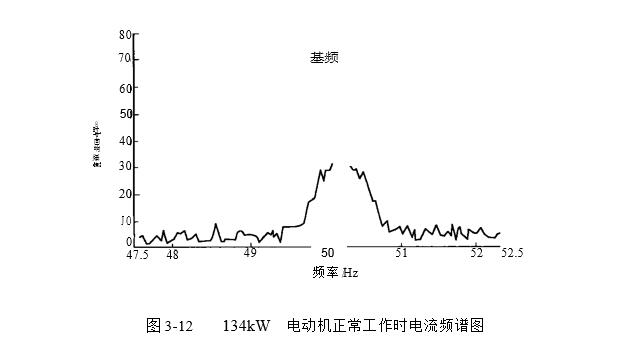

从图3 - 12 正常电动机电流频谱图可以看出 ,其边频分量很不明显。故障电动机是在 57% 的满载电流情况下进行检测和作电流频谱图的,从图 3 - 13 频谱图中,可以看到明显的边频分量。经过分析诊断,估计电动机转子约有 8 根断裂笼条。在检修时打开电动机检查 ,实际的故障情况如下:
( 1 )10 根笼条断裂和火花电蚀 ;
( 2)有些笼条部分断裂和火花电蚀 ;
( 3) 笼条端环压铸部分有烧断的孔。 说明电动机的实际故障和诊断结论比较接近。
